◆ 控制箱部分

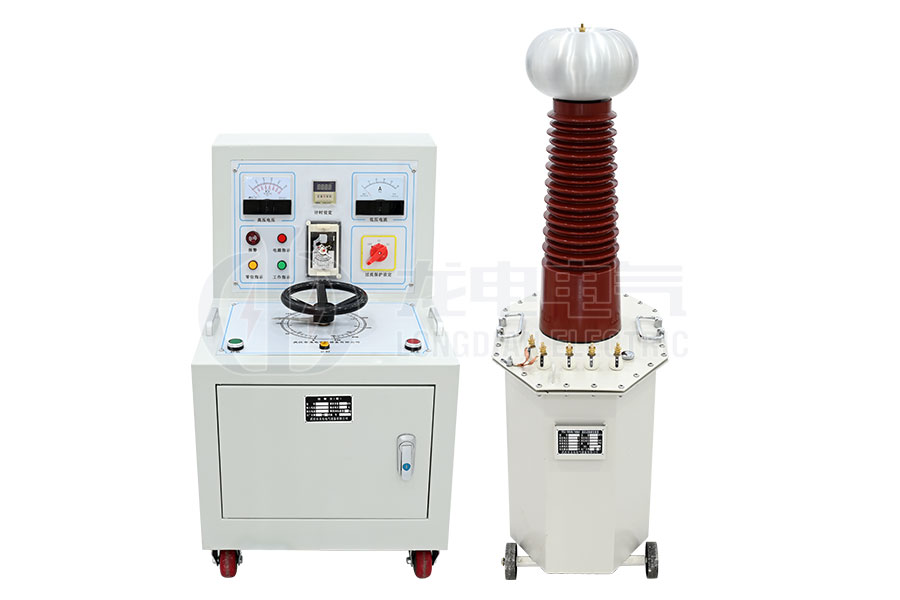

YDJ-10kVA100kV工頻耐壓試驗裝置操作箱（臺）是根據高壓試驗變壓器獨特的使用范圍而設計生產的，其功能有：

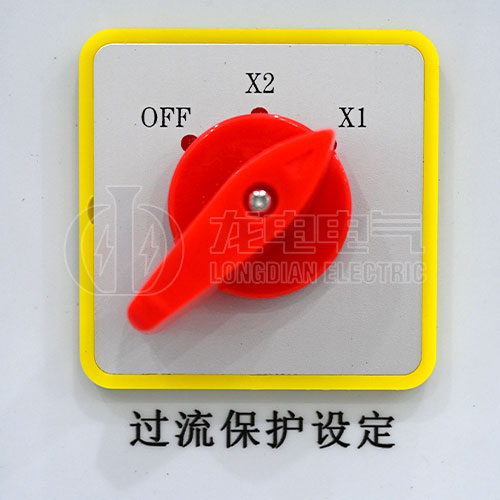

① 過流保護

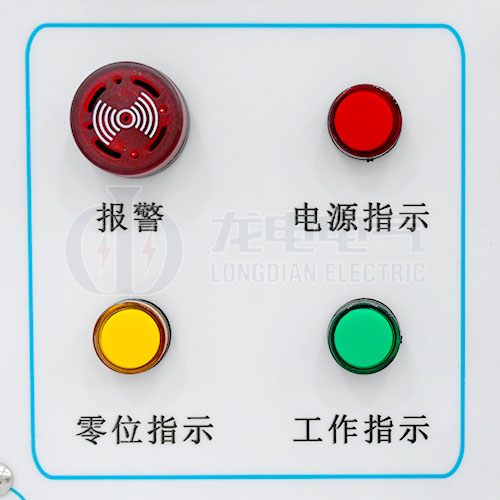

② 計時聲光報警；

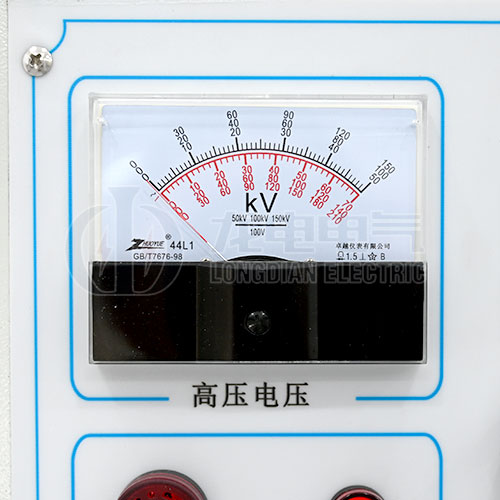

③ 高壓電壓直讀；

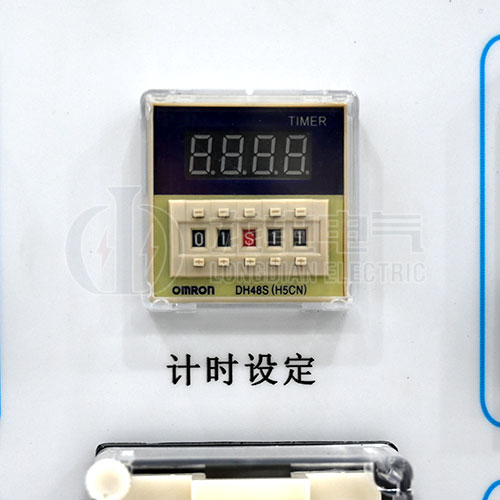

④ 耐壓試驗時間自由設定（數顯）

⑤ 移動式結構（臺式）

◆ 試驗變壓器部分

試驗變壓器又稱升壓器，它是發電站、供配電系統及科研單位等廣大用戶的基本試驗設備，用于對各種電氣產品、電器元件、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。

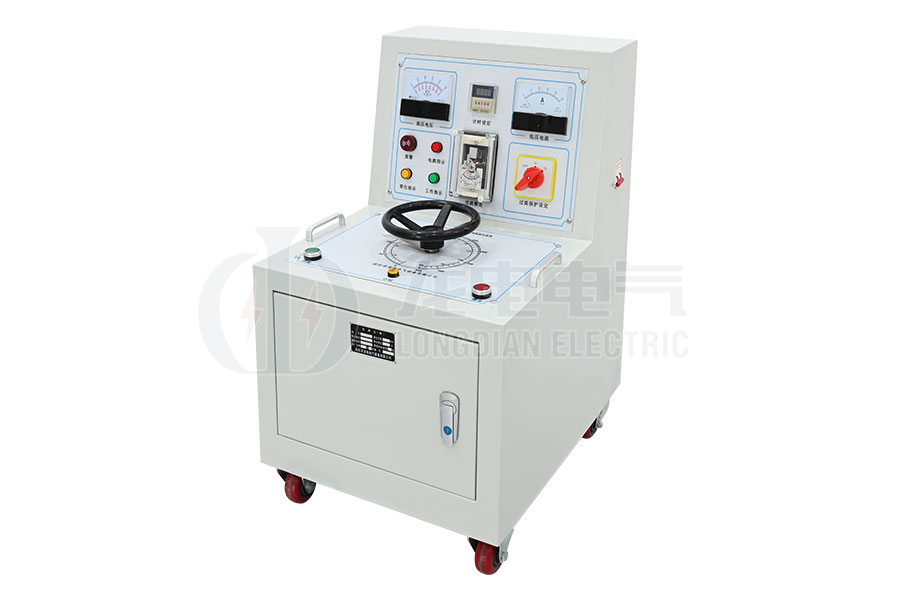

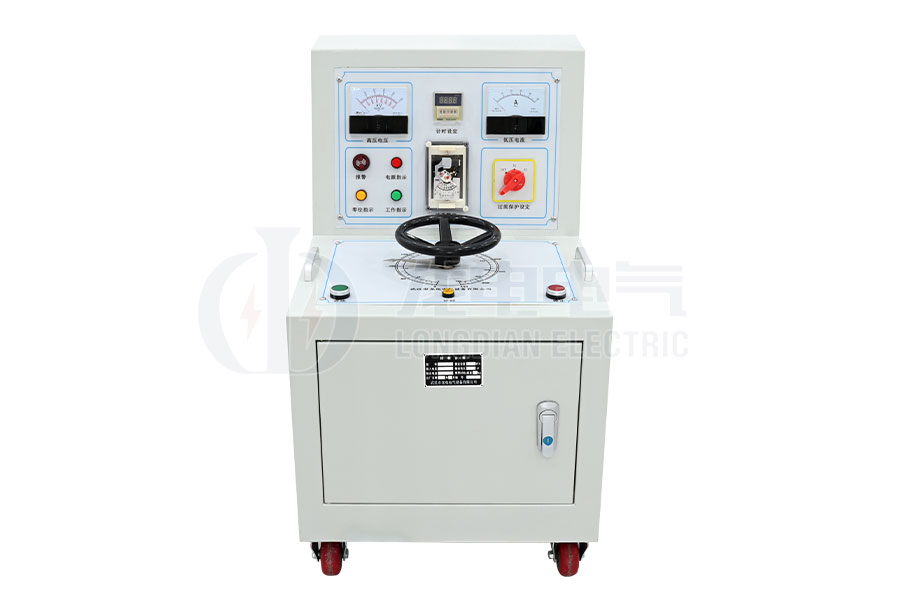

◆ 控制箱部分

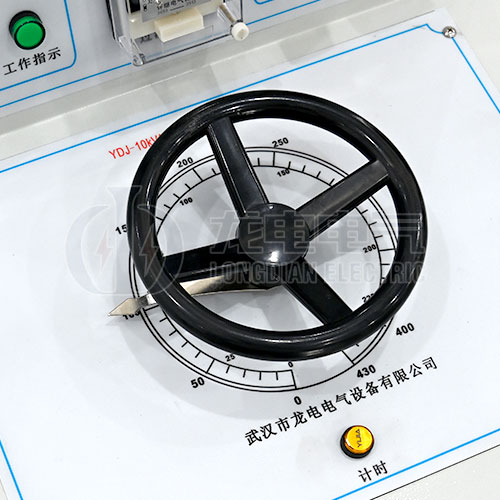

YDJ-10kVA100kV工頻耐壓試驗裝置操作箱（臺）是由接觸式調壓器（50kVA以上為電動柱式調壓器）及其控制、保護、測量、信號電路組成。它是通過接入220V或380V工頻電源，調節調壓器（即試驗變壓器的輸入電壓），以獲得所需要的試驗高壓電壓值。

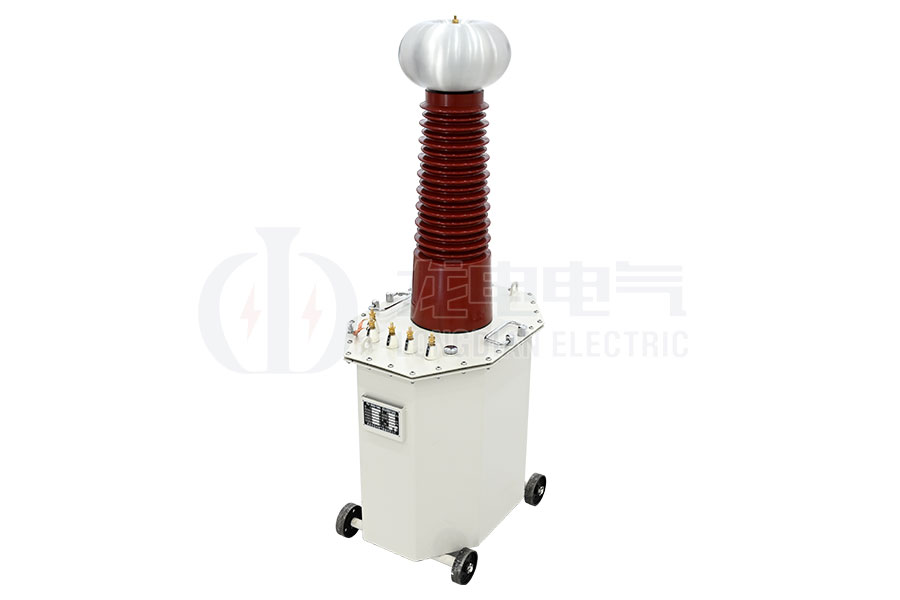

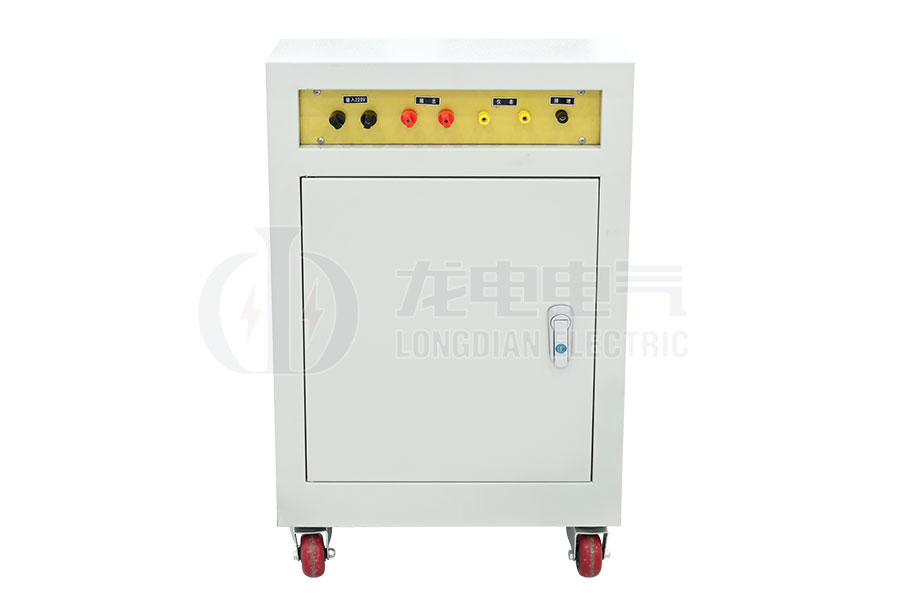

◆ 試驗變壓器部分

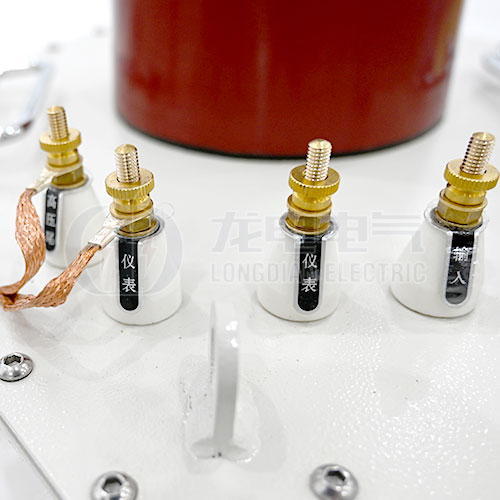

YDJ-10kVA100kV工頻耐壓試驗裝置產品鐵芯為單相芯式，采用優質冷軋取向硅鋼片疊制而成，緊固方式采用鋼材作夾件。高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外。儀表線圈為一獨立繞組，一般情況下為100V。殼體為八角形，10KVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。
